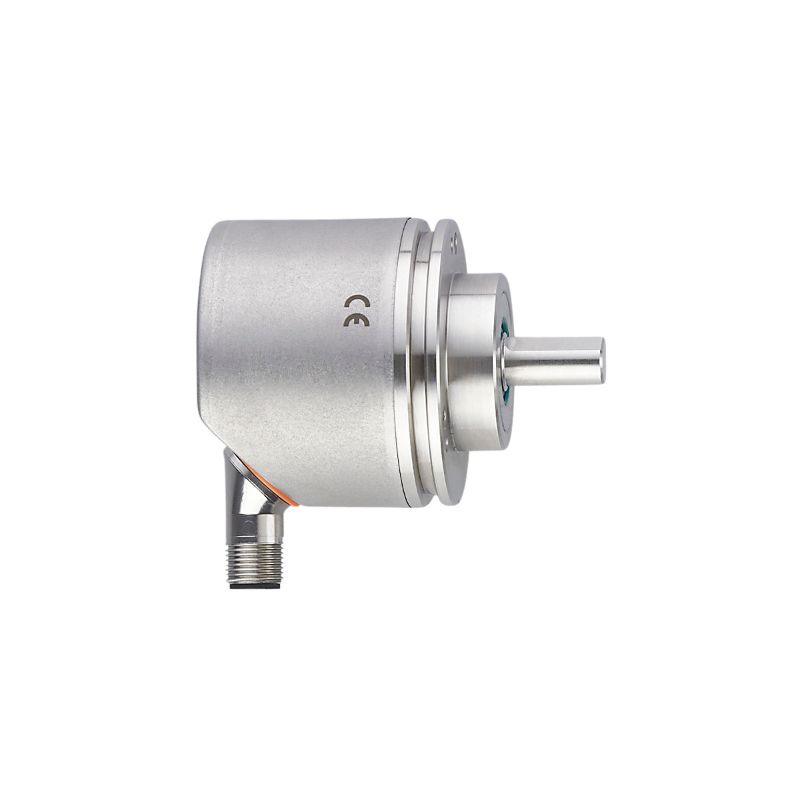

Ifm RV3110 Codeur incrémental à arbre plein
, , ,

IFM RV3110 codeur incrémental à arbre plein

IFM RV3110 codeur incrémental à arbre plein, grande tenue aux chocs et aux vibrations grâce au principe de la détection magnétique, séquence d’impulsions définie pour la détection fiable de la vitesse de rotation, pour la détermination précise de la position et la mesure de la distance.

Categories: , , , Tags: , ,
Ifm Industrie Maroc
  • Séquence d’impulsions définie pour la détection fiable de la vitesse de rotation
  • Pour la détermination précise de la position et la mesure de la distance
  • Communication et paramétrage facile via IO-Link
  • Grande tenue aux chocs et aux vibrations grâce au principe de la détection magnétique
  • Résolution programmable de 1 … 10 000
Caractéristiques du produit
Résolution 1…10000; (paramétrage; Réglage usine: 1024) points
Interface de communication IO-Link
Type d’arbre arbre plein
Diamètre de l’arbre [mm] 10
Application
Principe de fonctionnement incrémental
Système de détection magnétique
Données électriques
Tension d’alimentation [V] 4,75…30 DC
Consommation [mA] < 150
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 0,5
Vitesse de rotation max. électrique [U/min] 12000
Sorties
Technologie HTL/TTL
Courant max. par sortie [mA] 50
Fréquence de commutation [kHz] 1000
Réglage usine
Fonction de sortie: HTL (50 mA)
Protection courts-circuits oui
Déphasage canal A et B [°] 90
Etendue de mesure / plage de réglage
Résolution 1…10000; (paramétrage; Réglage usine: 1024) points
Exactitude / déviations
Précision [°] 0,1
Logiciel / programmation
Possibilités de paramétrage Résolution; Sens de rotation; HTL; TTL
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Mode SIO oui
Temps de cycle de process min. [ms] 2,3
Conditions d’utilisation
Température ambiante [°C] -40…85
Température de stockage [°C] -40…85
Humidité relative de l’air max. [%] 95; (condensation non permissible)
Indice de protection IP 67; (IP 67: boîtier; IP 67: arbre)
Tests / homologations
Tenue aux chocs
100 g
Tenue aux vibrations
20 g
Données mécaniques
Poids [g] 591,5
Dimensions [mm] Ø 58 / L = 79,5
Matières flasque: inox 1.4571 (316Ti); boîtier: inox (1.4521 / 444); connecteur: inox (1.4401 / 316)
Vitesse de rotation mécanique max. [U/min] 12000
Couple de démarrage max. [Nm] 1
Température de référence couple [°C] 20
Type d’arbre arbre plein
Diamètre de l’arbre [mm] 10
Matière de l’arbre
inox 1.4571 (316Ti)
Charge max. sur l’arbre axiale en bout d’arbre [N] 40
Charge max. sur l’arbre radiale en bout d’arbre [N] 60
Bride de fixation Flasque de serrage

Caractéristiques du produit

Résolution 1…10000; (paramétrage; Réglage usine: 1024) points
Interface de communication IO-Link
Type d’arbre arbre plein
Diamètre de l’arbre [mm] 10

Données électriques

Tension d’alimentation [V] 4,75…30 DC
Consommation [mA] < 150
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 0,5
Vitesse de rotation max. électrique [U/min] 12000

Données mécaniques

Poids [g] 591,5
Dimensions [mm] Ø 58 / L = 79,5
Matières flasque: inox 1.4571 (316Ti); boîtier: inox (1.4521 / 444); connecteur: inox (1.4401 / 316)
Vitesse de rotation mécanique max. [U/min] 12000
Couple de démarrage max. [Nm] 1
Température de référence couple [°C] 20
Type d’arbre arbre plein
Diamètre de l’arbre [mm] 10
Matière de l’arbre
inox 1.4571 (316Ti)
Charge max. sur l’arbre axiale en bout d’arbre [N] 40
Charge max. sur l’arbre radiale en bout d’arbre [N] 60
Bride de fixation Flasque de serrage
